如何通過指示燈來判斷光纖收發器的故障

瀏覽次數：發布時間：2020-03-06

       我們常用的光纖收發器都有6個LED指示燈，它們顯示了收發器的工作狀態，根據LED所示，就能判斷出收發器是否工作正常和可能有什么問題，從而能幫助找出故障。那么，光纖收發器的每個指示燈都有什么含義呢？是否所有指示燈都亮起才代表光纖收發器正常工作呢？我們又該如何如何通過指示燈來判斷光纖收發器的故障呢？接下來我們就跟隨飛暢科技的小編一起來詳細了解下吧！
如何通過指示燈來判斷光纖收發器的故障

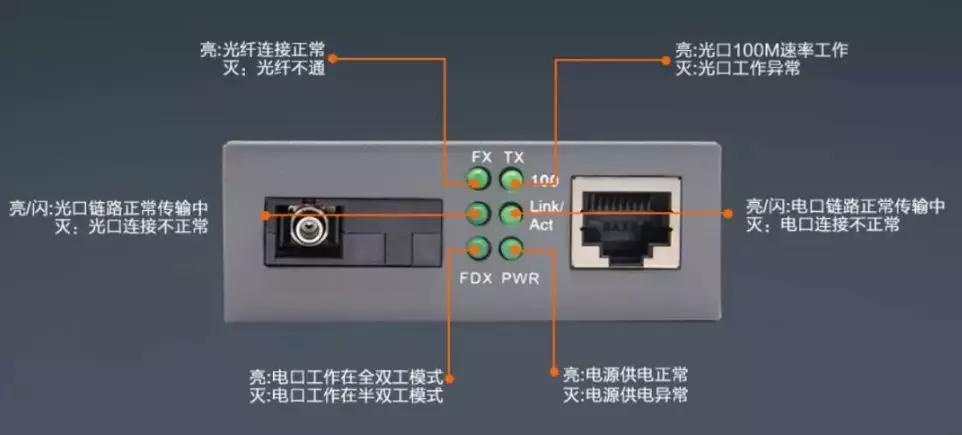

       以上圖為例，FX代表光口，TX代表電口，100代表傳輸速率，LINK/ACT代表鏈路和數據傳輸，FDX代表工作模式，PWR代表電源。

       若光纖收發器正常工作，PWR電源指示燈必須常亮，FX-LINK/ACT光纖鏈路指示燈、TX-LINK/ACT網絡(luò )鏈路指示燈需常亮或閃爍，若LINK/ACT指示燈不亮，需檢查相應鏈路是否連線正常；至于FDX工作模式指示燈、FX-100光纖速率指示燈、TX-100網絡(luò )速率指示燈是否常亮對光纖收發器沒有實質影響。

      光纖收發器指示燈的故障判定方法

      1、 首先看光纖收發器或光模塊的指示燈和雙絞線端口指示燈是否已亮？

      A、 如收發器的光口（FX）指示燈不亮，請確定光纖鏈路是否交叉鏈接？光纖跳線一頭是平行方式接收;另一頭是交叉方式連接。

      B、如A收發器的光口（FX）指示燈亮而B(niǎo)收發器的光口（FX）指示燈不亮，則故障在A(yíng)收發器端：一種可能是：A收發器（TX）光發送口已壞，因為B收發器的光口（RX）接收不到光信號；另一種可能是：A收發器（TX）光發送口的這條光纖鏈路有問題（光纜或光芒跳線可能斷了）。

      C、 雙絞線（TP）指示燈不亮，請確定雙絞線連線是否有錯或連接有誤？請用通斷測試儀檢測（不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮）。

      D、 有的收發器有兩個RJ45端口:（To HUB）表示連接交換機的連接線是直通線;(To Node)表示連接交換機的連接線是交叉線。

      E、 有的收發器側面有MPR開關:表示連接交換機的連接線是直通方式；DTE開關：連接交換機的連接線是交叉線方式。

      2、 光纜、光纖跳線是否已斷？

      A、 光纜通斷檢測：用激光手電、太陽光、發光體對著光纜接頭或偶合器的一頭照光；在另一頭看是否有可見光？如有可見光則表明光纜沒有斷。

      B、 光纖連線通斷檢測：用激光手電、太陽光等對著光纖跳線的一頭照光；在另一頭看是否有可見光?如有可見光則表明光纖跳線沒有斷。

      3、 半/全雙工方式是否有誤？

      有的收發器側面有FDX開關：表示全雙工；HDX開關：表示半雙工。

       4、 用光功率計儀表檢測

       光纖收發器或光模塊在正常情況下的發光功率：多模2Km：-10db—18db之間；單模20公里：-8db—15db之間；單模60公里：-5db—12db之間；假如在光纖收發器的發光功率在：-30db—45db之間，那么可以判斷這個收發器有問題。

       好了，以上內容就是飛暢科技關于光纖收發器壞了如何通過指示燈的故障判定？這個問題的詳細解答，希望能對大家有所幫助！飛暢科技長期致力于為客戶提供電話光端機、武警光端機、智慧磐石項目、光纖收發器、工業交換機、協議轉換器等工業網絡(luò )通信產品，已成為國內工業通信領域的領導品牌。歡迎前來了解、交流。咨詢熱線：0571-8700-7140。
