什么是RS485總線，RS485總線典型電路介紹

瀏覽次數：發布時間：2021-12-02

       RS485總線是一種常見的串行總線標準，采用平衡發送與差分接收的方式，因此具有抑制共模干擾的能力。在一些要求通信距離為幾十米到上千米的時候，RS485總線是一種應用最為廣泛的總線。而且在多節點的工作系統中也有著廣泛的應用。

       RS485總線典型電路介紹

       RS485電路總體上可以分為隔離型與非隔離型。隔離型比非隔離型在抗干擾、系統穩定性等方面都有更出色的表現，但有一些場合也可以用非隔離型。

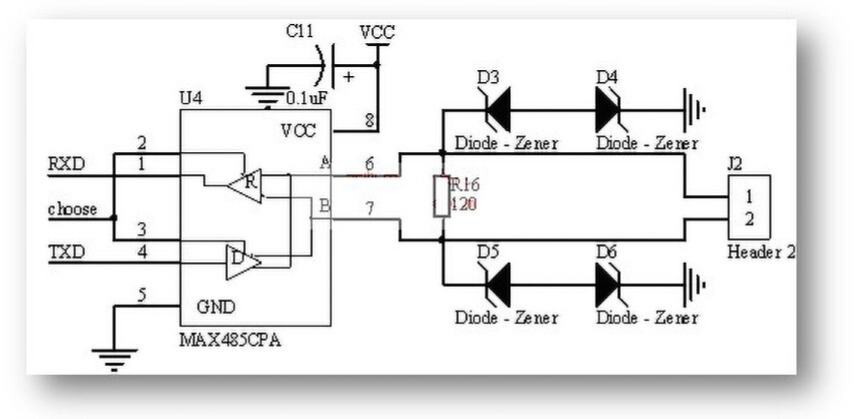

       我們就先講一下非隔離型的典型電路，非隔離型的電路非常簡單，只需一個RS485芯片直接與MCU的串行通訊口和一個I/O控制口連接就可以。如圖1所示：
什么是RS485總線，RS485總線典型電路介紹

圖1、典型485通信電路圖（非隔離型）


       當然，上圖并不是完整的485通信電路圖，我們還需要在A(yíng)線上加一個4.7K的上拉偏置電阻；在B線上加一個4.7K的下拉偏置電阻。中間的R16是匹配電阻，一般是120Ω，當然這個具體要看你傳輸用的線纜。（匹配電阻：485整個通訊系統中，為了系統的傳輸穩定性，我們一般會(huì )在第一個節點和最后一個節點加匹配電阻。所以我們一般在設計的時候，會(huì )在每個節點都設置一個可跳線的120Ω電阻，至于用還是不用，由現場人員來設定。當然，具體怎么區分第一個節點還是最后一個節點，還得有待現場的專家們來解答呵。）TVS我們一般選用6.8V的，這個我們會(huì )在后面進一步的講解。

       RS-485標準定義信號閾值的上下限為±200mV。即當A-B>200mV時，總線狀態應表示為“1”；當A-B<-200mV時，總線狀態應表示為“0”。但當A-B在±200mV之間時，則總線狀態為不確定，所以我們會(huì )在A(yíng)、B線上面設上、下拉電阻，以盡量避免這種不確定狀態。

       RS485總線保護電路

       隔離雖然能有效的抑制高共模電壓，但總線上還會(huì )存在浪涌沖擊、電源線與485線短路、雷擊等潛在危害，所以我們一般會(huì )在總線端采取一定的保護措施。

       一般我們會(huì )在VA、VB上各串接一個4～10Ω的PTC電阻，并在VA、VB各自對地端接6、8V的TVS管，當然也可用普通電阻與穩壓二極管代替。更多的還可以加熱保險絲、防雷的管，不過并不是說這些加的越多越好，具體要看實際應用，如果這些保護太多的話，也會(huì )影響到整個系統的節點數，與通信穩定性。

       好了，以上內容就是飛暢科技關于RS485總線的相關介紹，希望能對大家有所幫助！飛暢科技長期致力于為客戶提供光端機、工業級光纖收發器、工業以太網交換機、協議轉換器、RS485總線光端機、串口服務器等工業網絡(luò )通信產品，已成為國內工業通信領域的領導品牌。歡迎前來了解、交流，咨詢熱線：0571-8700-7140，400-0505-571。
