干貨-串口服務器定義、原理、國家標準
瀏覽次數：發布時間：2022-06-27

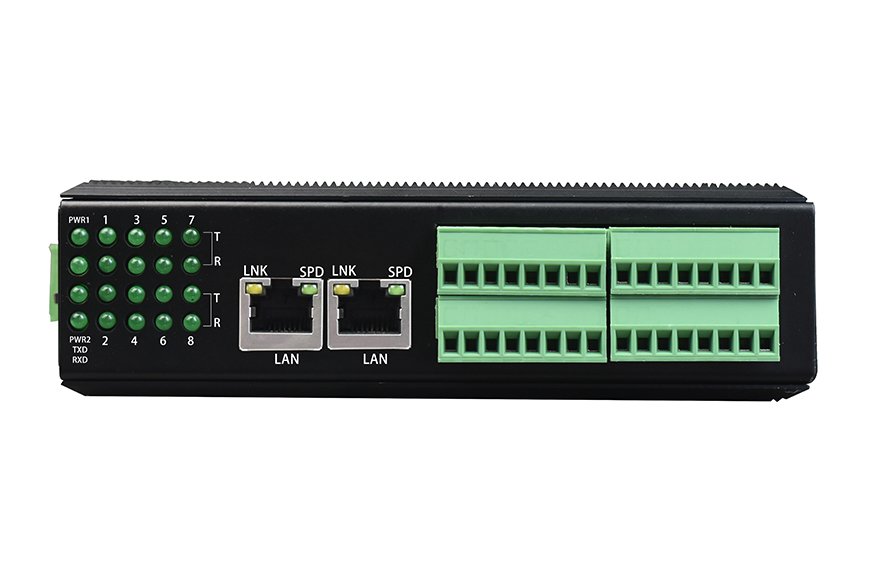

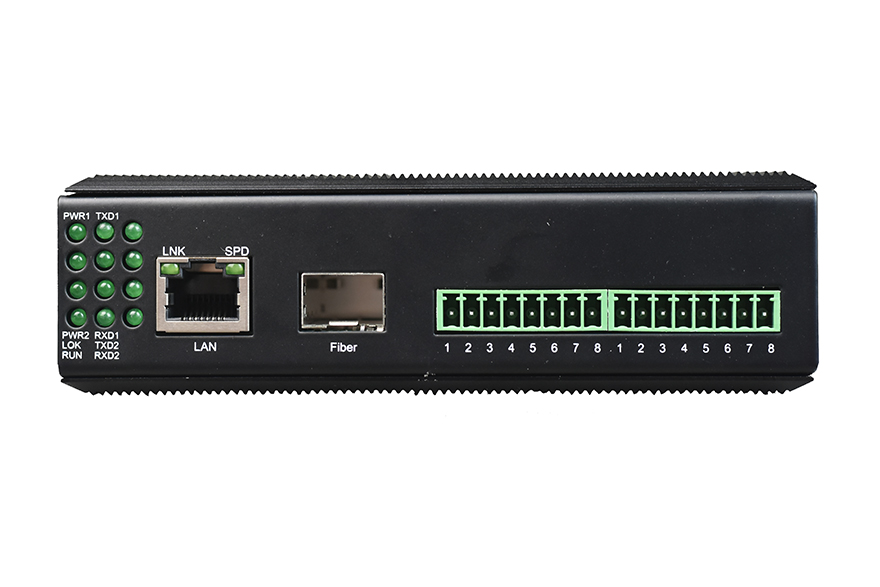

串口服務器是為RS-232/485/422到TCP/IP 之間完成數據轉換的通訊接口轉換器。提供RS-232/485/422終端串口與TCP/IP網絡(luò )的數據雙向透明傳輸，提供串口轉網絡(luò )功能，RS-232/485/422轉網絡(luò )的解決方案?？梢宰尨谠O備立即聯接網絡(luò )。
隨著Internet的廣泛普及，“讓全部設備連接網絡(luò )”已經成為全世界企業的共識。為了能跟上網絡(luò )自動化的潮流，不至于失去競爭優勢，必須建立高品位的數據采集、生產監控、即時成本管理的聯網系統。利用基于TCP/IP的串口數據流傳輸的實現來控制管理的設備硬件，無需投資大量的人力、物力來進行管理、更換或者升級。
串口服務器就使得基于TCP/IP的串口數據流傳輸成為了可能，它能將多個串口設備連接并能將串口數據流進行選擇和處理，把現有的RS 232接口的數據轉化成IP端口的數據，然后進行IP化的管理，IP化的數據存取，這樣就能將傳統的串行數據送上流行的IP通道，而無需過早淘汰原有的設備，從而提高了現有設備的利用率，節約了投資，還可在既有的網絡(luò )基礎上簡化布線復雜度。
串口服務器完成的是一個面向連接的RS 232鏈路和面向無連接以太網之間的通信數據的存儲控制，系統對各種數據進行處理，處理來自串口設備的串口數據流，并進行格式轉換，使之成為可以在以太網中傳播的數據幀；對來自以太網的數據幀進行判斷，并轉換成串行數據送達響應的串口設備。
二、串口服務器的特點：
內部集成 ARP，IP，TCP ,HTTP，ICMP，SOCK5，UDP，DNS等協議。RS-485/422轉換提供數據自動控制。RS-232/422/485三合一串行接口 , 300-230.4KBPS波特率。支持動態IP（DHCP）和靜態IP，支持網關和代理服務器，可以通過Internet傳輸數據。提供數據雙向透明傳輸，用戶不需要對原有系統做任何修改。所有串口內置600W防雷 。10/100M以太網、自動偵測直連或交叉線?？梢酝瑫r(shí)支持多個連接。
三、串口服務器工作方式及通訊模式：
工作方式：
1.服務器方式：在該工作方式下，串口聯網服務器作為T(mén)CP服務器端， 轉換器在指定的TCP端口上監聽平臺程序的連接請求，該方式比較適合于一個轉換器與多個平臺程序建立連接（一個轉換器不能同時與多個平臺程序建立連接）。
2.客戶端方式：在該工作方式下，串口聯網服務器 作為 TCP 客戶端，轉換器上電時主動向平臺程序請求連接，該方式比較適合于多個轉換器同時向一個平臺程序建立連接。
通訊模式：
1.點對點通訊模式：該模式下，轉換器成對的使用，一個作為服務器端，一個作為客戶端，兩者之間建立連接，實現數據的雙向透明傳輸。該模式適用于將兩個串口設備之間的總線連接改造為 TCP/IP 網絡(luò )連接。
2.使用虛擬串口通訊模式：該模式下，一個或者多個轉換器與一臺電腦建立連接，實現數據的雙向透明傳輸。由電腦上的虛擬串口軟件管理下面的轉換器，可以實現一個虛擬串口對應多個轉換器， N 個虛擬串口對應 M 個轉換器（ N
3.基于網絡(luò )通訊模式： 該模式下，電腦上的應用程序基于SOCKET 協議編寫了通訊程序，在轉換器設置上直接選擇支持 SOCKET 協議即可。
四、串口服務器應用領域：
它主要應用在門禁系統、考勤系統、售飯系統、 POS 系統、樓宇自控系統、自助銀行系統電信機房監控，電力監控等。
五、硬件系統及其模塊：
1.硬件系統
硬件系統是實現整個系統功能的基礎，是整個設計實現的關鍵。
整個串口服務器的關鍵在于串口數據包與TCP/IP數據報之間的轉換以及雙方數據因為速率不同而存在的速率匹配問題，在對串口服務器的實現過程中，也必須著重考慮所做的設計和所選擇的器件是否能夠完成這些功能。
（1）硬件系統組成模塊
在制定設計方案和選定器件時遇到的技術難點是如何利用處理器對串口數據信息進行TCP/IP協議處理，使之變成可以在互聯網上傳輸的IP數據包。目前解決這個問題很多時候采用32位MCU + RTOS方案，這種方案是采用32位高檔單片機，在RTOS（實時多任務操作系統）的平臺上進行軟件開發，在嵌入式系統中實現TCP/IP的協議處理。它的缺點是：?jiǎn)纹瑱C價格較高，開發周期較長；需要購買昂貴的RTOS開發軟件，對開發人員的開發能力要求較高。
借鑒上述方案的優缺點，我們決定把串口服務器的硬件部分分為幾個模塊設計，這就是主處理模塊、串口數據處理模塊和以太網接口及控制模塊等幾大模塊來共同完成串口服務器的功能。
在器件的選擇上，選用Intel公司的801086芯片作為主處理模塊的處理器芯片，它是一種非常適合于嵌入式應用的高性能、高集成度的16位微處理器，功耗低。由于考慮到串口數據速率較低而以太網的數據傳輸速率高所造成的兩邊速率不匹配的問題，我們決定采用符合總線規范的大容量存儲器來作為數據存儲器；由于主處理模塊還涉及到數據線/地址線復用、串并轉換、器件中斷信號譯碼、時鐘信號生成、控制信號接入等功能，若是選用不同的器件來完成，勢必會(huì )造成許多諸如時延不均等問題，我們選用了一片大容量的高性能可編程邏輯器件來完成上述所提到的功能，這樣的優點在于，我們保證了穩定性和高可靠性，并且可編程邏輯器件的可編程功能使得對于信號的處理的空間更大，且具有升級的優勢。
以太網接口及控制模塊在串口服務器的硬件里面起著很重要的作用，它所處理的是來自于以太網的IP數據包，考慮到通用性的原則，我們采用一片以太網控制芯片來完成這些功能，并在主處理模塊中添加了一片AT24C01來存儲以太網控制芯片狀態。通過主處理模塊對于以太網控制芯片數據及寄存器的讀/寫，我們可以完成對IP數據包的分析、解/壓包的工作。
串口數據處理模塊主要完成的是對于串口數據流的電平轉換和數據格式的處理，判斷串行數據的起始位及停止位，完成對數據和校驗位的提取。一般的設計采用的是MAX232和一片UART的設計思想，這里我們也是遵從這種設計理念，不過我們采用的是集成了MAX232+UART功能的芯片，小尺寸、低成本、低功耗，而且采用與SPITM/QS-PITM/MICROWIRETM兼容的串行接口，節省線路板尺寸與微控制器的I/O端口。
這種模塊化的方案的優點在于：采用高速度的16位微控制器，外圍器件少，系統成本低；并且采用Intel公司的開發平臺，可以大幅度地縮短開發周期并降低開發成本。
（2）硬件工作流程及應用架構
主處理器首先初始化網絡(luò )及串口設備，當有數據從以太網傳過來，處理器對數據報進行分析，如果是ARP（物理地址解析）數據包，則程序轉入ARP處理程序；如果是IP數據包且傳輸層使用UDP，端口正確，則認為數據報正確，數據解包后，將數據部分通過端口所對應的串口輸出。反之，如果從串口收到數據，則將數據按照UDP格式打包，送入以太網控制芯片，由其將數據輸出到以太網中?？梢灾?，主處理模塊主要處理TCP/IP的網絡(luò )層和傳輸層，鏈路層部分由以太網控制芯片完成。應用層交付軟件系統來處理，用戶可以根據需求對收到的數據進行處理。
2.硬件系統模塊
根據硬件系統的具體結構和不同功能，我們可以將硬件系統劃分為下述的幾大模塊。
（1）主處理器模塊
該模塊是串口服務器的核心部分，主要由主處理器、可編程邏輯器件、數據及程序存儲器等器件構成。
主處理模塊完成的功能主要有：在串口數據和以太網IP數據之間建立數據鏈路；通過對以太網控制芯片的控制讀寫來實現對IP數據包的接收與發送；判別串行數據流的格式，完成對串口設備的選擇以及對串行數據流格式的指定；控制串口數據流與IP數據包之間的速率控制，對數據進行緩沖處理；對UART和以太網控制芯片的寄存器進行讀寫操作，并存儲轉發器件狀態；完成16位總線數據的串并行轉換；完成總線地址鎖存功能；完成對各個串口以及各個存儲器件的片選功能；完成對各個串口的中斷口的狀態判別等功能。
（2）以太網接口及控制模塊
這個模塊主要由以太網接口部分和以太網控制部分構成。
以太網接口部分完成的是
串口服務器與以太網接口電路的功能，控制器對所有模塊均有控制作用，使整個接口電路能協調地配合后續電路完成以太網的收發功能。
以太網控制部分由收端和發端組成，在他們之間還有以太網狀態檢測和控制單元，以及收發協調控制器，見圖5。由于以太網是半雙工工作的，所以這個部分必須隨時地監視以太網的狀態，并且要根據需要對以太網進行控制，同時還要協調好內部收發端電路的工作狀態。以太網檢測單元和收發協調控制器就是完成這樣的功能的。以太網狀態檢測單元與以太網接口的控制器接口，將接口的狀態送到收發協調控制器，同時將協調控制器的控制信號進行處理，并送到以太網接口的控制器，以控制接口的狀態。
在收端，接收到的串行數據流信號通過主處理模塊進行串并轉換和編碼，以太網控制單元控制各部分協調，將產生的地址、數據、寫信號送到RAM讀寫控制單元進行處理。相應的，發端的工作流程和收端相反。
