POE交換機防雷保護設計，POE供電系統解決方案示意圖！

瀏覽次數：發布時間：2022-10-18

       在POE供電系統實際應用中，有很多受電設備AP或移動基站的基站AP與天線，經常要安裝于建筑物的高端點，因此這些受電設備也成為遭受雷擊的高發點。所以，對于這類的數據網絡(luò )中心，不僅要考慮建設良好的直擊雷防護網與良好的接地系統，同時也要考慮雷電感應與雷電波侵入的防護。接下來就由飛暢科技的小編來為大家詳細介紹下POE交換機產品如何設計防雷保護？POE供電系統解決方案示意圖！一起來看看吧！

       感應雷是雷電在雷云之間和雷云對地放電時，在附近的戶外電力線、傳輸信號線、設備間連接線產生電磁感應并侵入設備，使串連在線路中間或終端設備遭到損壞。雷電波侵入則指通過直擊或電磁感應和靜電感應沿傳輸線路侵入的雷電波。觸于高點的受電設備AP受到感應雷和雷電波侵入的危害主要是通過與基站主設備連接的PSE供電器的信號線的電磁耦合或靜電感應的形式，進入數據終端設備或POE電源供電系統的浪涌脈沖。因此，必須在受電設備AP與供電設備PSE相連接的信號線接口處加裝相應的多級防雷電路，避免感應雷電流和雷電波對基站主設備的損壞。

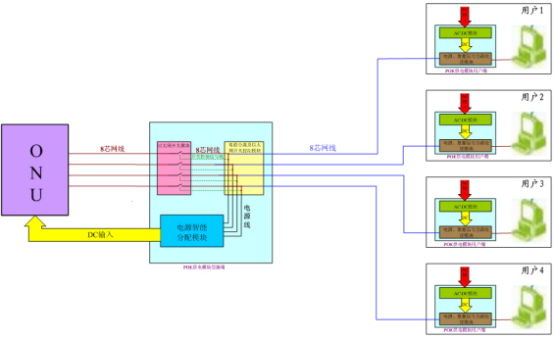

       POE供電系統解決方案示意圖：
POE供電系統解決方案示意圖
       POE供電系統介紹：
       POE供電模塊用戶端包括AC\DC電路、合路電路;用戶端交流電經過AC\DC電路及合路電路處理后利用8芯網線與信源端模塊傳輸電源及以太網數據信號。

       POE供電模塊信源端包括電源分離及以太網開關控制電路、以太網開關電路、電源智能分配電路(在一拖一系統中，信源端沒有此電路);用戶端8芯網線進入信源端后，先經過電源分離電路將電源信號從8芯網線分離出來，分離出來后的電源線接到電源智能分配電路中;而經過電源分離后的以太網數據信號線連接到以太網開關上電路上，以太網開關中的控制信號來自于分離后的電源信號;分離后的電源經過電源智能分配電路處理后輸出相應電壓直接給ONU供電。

       此方案由POE供電模塊用戶端及POE供電模塊信源端兩部分組成。用戶端接上交流電，信源端電源智能分配電路將電源處理后直接給ONU供電;同時，以太網開關檢測到電源信號后，以太網開關閉合，ONU端與用戶端以太網信號導通。
