交換機可靠性配置——鏈路聚合詳解

瀏覽次數：發布時間：2022-11-22

鏈路聚合介紹

鏈路聚合（Link Aggregation）是指將一組物理端口捆綁在一起作為一個邏輯接口來增加帶寬的一種方法。通過兩臺設備之間建立鏈路聚合組（Link Aggregation Group）， 可以提供更高的通訊帶寬和更高的可靠性，而這種提高不需要硬件的升級，并且還為兩臺設備的通訊提供了冗余保護。
鏈路聚合可以通過手工方式配置，由用戶配置聚合組號和端口成員。在手工配置聚合組時，不會(huì )考慮到對端設備的匯聚信息，而將本端設備的端口進行匯聚，可能會(huì )出現一端匯聚端口和另一端匯聚端口不一致的錯誤配置，從而形成環路?；?IEEE802.3ad 標準的LACP（Link Aggregation Control Protocol，鏈路匯聚控制協議）是一種實現鏈路動態匯聚的協議，為交換數據的設備提供一種標準的協商方式，LACP 根據設備端口的配置（既速率 雙工 基本配置 管理 KEY）形成聚合鏈路并啟動聚合鏈路收發數據。聚合鏈路形成后， LACP 負責維護鏈路狀態，在聚合條件發生變化時，自動調整或者解散鏈路聚合，從而使兩端設備對端口加入或者退出某個動態匯聚組達成一致。

鏈路聚合工作模式

本設備支持三種聚合方式，分別是手工聚合、靜態聚合、動態聚合，各聚合方式如下： 手工聚合、靜態聚合以及動態聚合。

手工聚合

手工負載分擔模式鏈路聚合是應用比較廣泛的一種鏈路聚合，大多數運營級網絡(luò )設備均支持該特性，當需要在兩個直連設備間提供一個較大的鏈路帶寬而對端設備又不支持LACP 協議時，可以使用手工負載分擔模式。

靜態聚合

靜態 LACP 模式鏈路聚合是一種利用 LACP 協議進行參數協商選取活動鏈路的聚合模式。該模式由 LACP 協議確定聚合組中的活動和非活動鏈路，又稱為 M∶N 模式，即 M 條活動鏈路與 N 條備份鏈路的模式。這種模式提供了更高的鏈路可靠性，并且可以在 M 條鏈路中實現不同方式的負載均衡。靜態聚合組是有手工創(chuàng )建的。

動態聚合

動態匯聚和靜態匯聚原理類似，只是動態匯聚中所有端口都是通過協議確定，而不是像靜態匯聚通過協議在指定端口中確定匯聚相關端口。聚合組的形成不需要手工干預，由協議自動生成。

負載分擔

鏈路聚合功能工作過程中，發送報文會(huì )根據一定的負載分擔算法將不同的報文從不同的端口進行傳輸，系統目前支持基于源 MAC 地址/目的 MAC 地址/源 IP 地址/目的 IP 地址/ 源端口/源 IP 端口/目的 IP 端口共七種負載分擔算法，用戶僅需要選擇對應的負分擔算法， 具體算法由底層決定。

鏈路聚合設置

全局設置

配置步驟 ：
1．在導航欄中選擇[高級配置/鏈路聚合/全局設置]，進入鏈路聚合[全局設置]界面。
2．在鏈路聚合全局設置界面中可以查看鏈路聚合的全局配置。

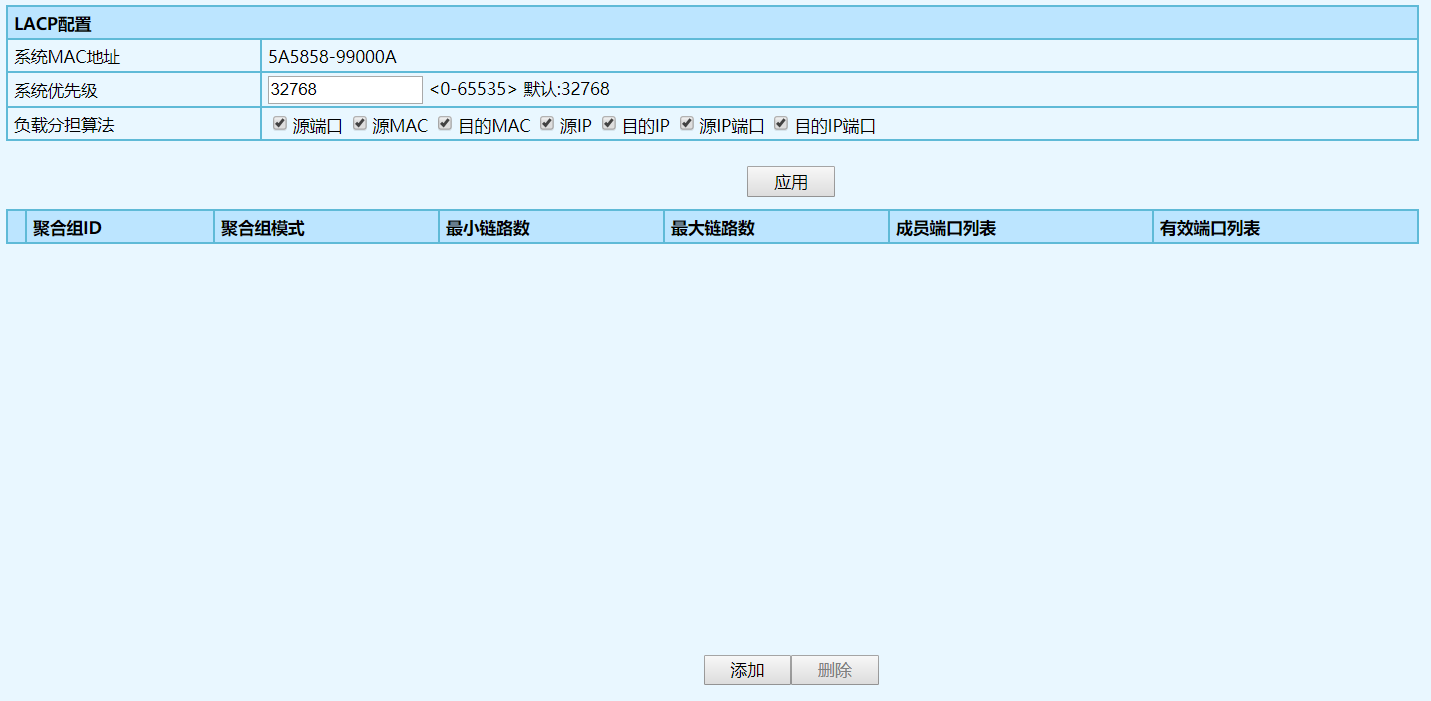

3．如需修改鏈路聚合的全局配置，可在 LACP 配置框中修改相應配置，然后單擊<應用>，如下圖所示

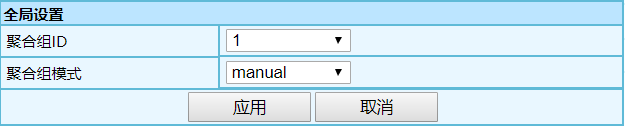

4．如需添加聚合組，單擊<設置>，如下圖所示，單擊<應用>生效，如配置項填寫有誤， 會(huì )有相應的提示。

配置項說明
鏈路聚合[全局配置]的相關界面的配置項說明。
表 1 鏈路聚合[全局配置]界面的配置項說明
配置項 說明
管理狀態 鏈路聚合全局使能開關。
開啟：使能鏈路聚合功能；
關閉：關閉鏈路聚合功能。
系統優先級 設置鏈路聚合系統優先級，范圍為 0-65535，默認值為 32768。優先級值越小則越
優。
負載分擔算法 系統支持根據報文中的源端口、源 MAC、目的 MAC、源 IP、目的 IP、源 IP 端口、
目的 IP 端口中的一種或多種計算負載端口；
設置 先在聚合組的顯示欄前的選中框中選中需要修改配置的聚合組，然后單擊<設置>，
即可對相應聚合組配置進行修改。
表 2 鏈路聚合[全局配置]的設置界面的配置項說明
配置項 說明
聚合組 ID 聚合組 ID 信息；
聚合組模式 設置聚合組的模式：
manual：手工模式，該模式下，聚合組成員端口的加入由手工配置完成，且端口 LACP 協議處于關閉狀態；
static：靜態模式，該模式下，聚合組成員端口的加入由手工配置完成，但端
口的 LACP 協議處于開啟狀態。
最小鏈路數 配置聚合組的最少活動端口數，范圍為<0-8>，且值不能大于最大鏈路數。
最大鏈路數 配置聚合組的最多活動端口數，范圍為<0-8>，且值不能小于最小鏈路數。
成員端口列表 配置聚合組的成員端口。


鏈路聚合端口設置

配置步驟

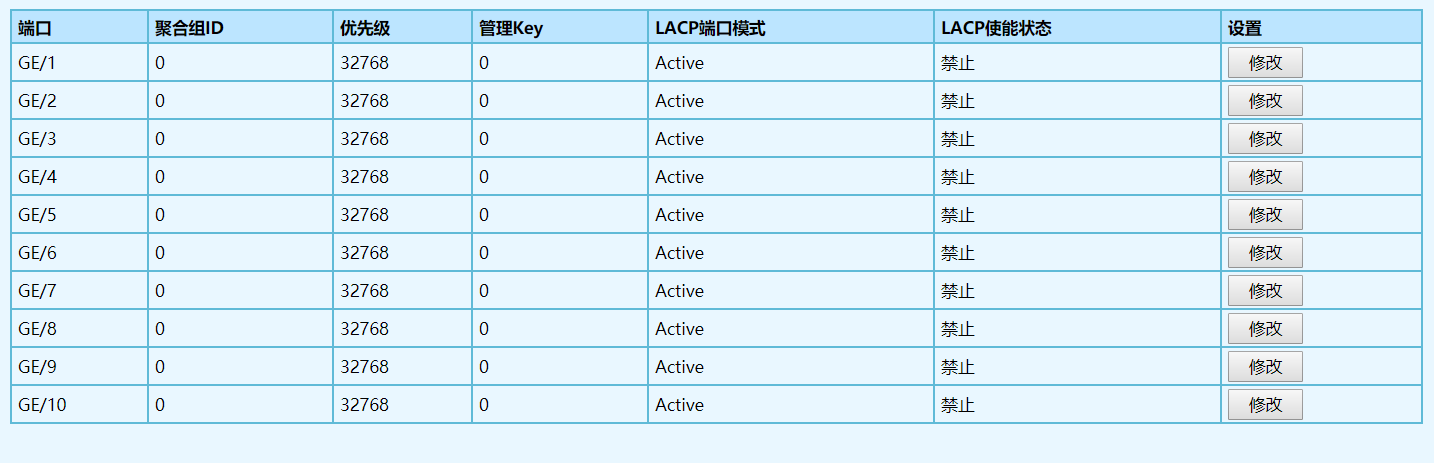

1．在導航欄中選擇[高級配置/鏈路聚合/端口配置]，進入鏈路聚合[端口配置]界面， 如下圖所示。

2．在鏈路聚合[端口配置]界面中可以查看端口的鏈路聚合相關配置。

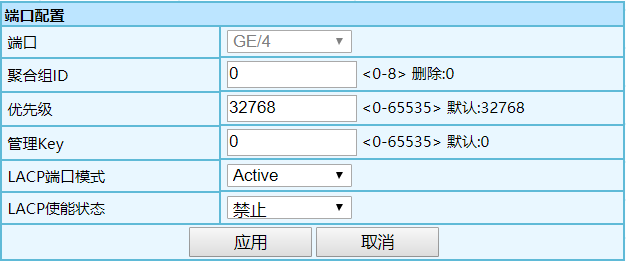

3．如需修改端口的鏈路聚合配置，單擊對應端口顯示欄后的<修改>按鈕，進入端口配置界面，如下圖所示。

4．選擇或填寫需要修改的配置項，單擊<應用>生效，如配置項填寫有誤，會(huì )有相應的提示。

配置項說明
鏈路聚合[端口配置]的相關界面的配置項說明。
表 3 鏈路聚合[端口配置]界面的配置項說明
配置項 說明
修改 修改端口的鏈路聚合相關配置。
表 4 鏈路聚合[端口配置]的修改界面的配置項說明
配置項 說明
端口 端口名稱信息；
聚合組 ID  表示端口所在聚合組的 ID。
優先級  端口的鏈路聚合優先級，范圍為<0-65535>，默認值為 32768。優先級值越小則越優。
LACP 端口模式  端口在 LACP 協議中的主從模式：
active：主動模式，該模式下，端口使能 LACP 協議后會(huì )主動發送協議報文。
passive：被動模式，該模式下，端口不會(huì )主動發送協議報文，而只有當收到協議報文時才會(huì )發送。
注：端口默認為 active 模式。
LACP 超時模式  端口在 LACP 協議中的超時模式：
fast：快速超時模式，該模式下，超時時間為 1s。
slow：慢速超時模式，該模式下，超時時間為 30s。注：端口默認為 slow 模式。
LACP 使能狀態  端口的 LACP 使能狀態：
使能：開啟端口的 LACP。
禁止：關閉端口的 LACP。注：端口默認為禁止狀態。
鏈路聚合信息

配置步驟

1．在導航欄中選擇[高級配置/鏈路聚合/聚合信息]，進入鏈路聚合[聚合信息]界面。

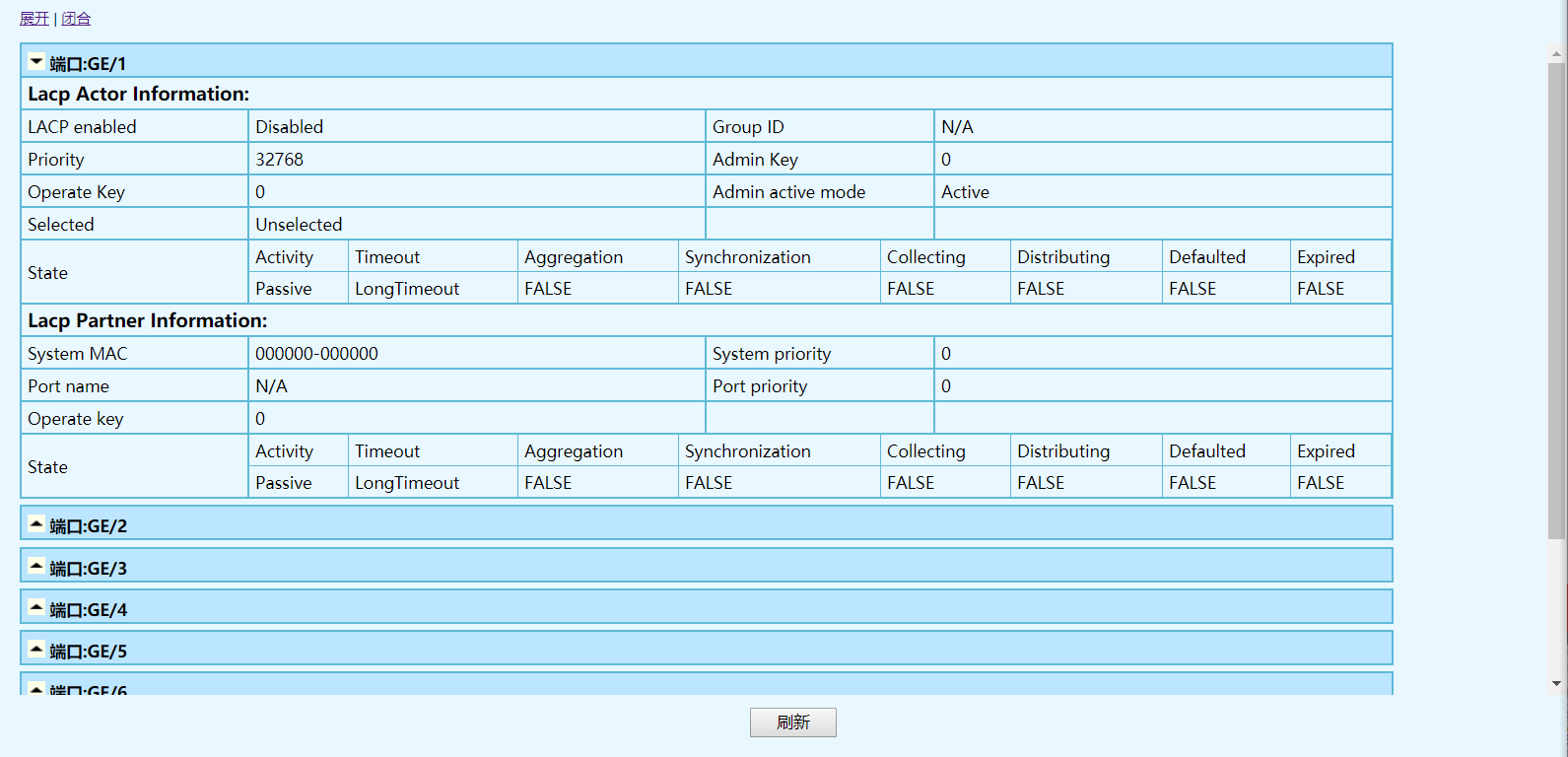

2．在鏈路聚合[聚合信息]界面中可以查看所有端口的鏈路聚合相關信息，如下圖所示。
3．單擊<刷新>，查看各端口的最新聚合信息。
