千兆以太網光纖收發器綜合布線系統的線纜選型詳解！

瀏覽次數：發布時間：2019-08-19

        綜合布線系統包含建筑群布線子系統、建筑物主干布線子系統、水平布線子系統（包含工作區電纜）三大布線子系統。千兆網綜合布線系統除具有一般快速以太網綜合布線系統設計的特點之外，更重要的是要合理選擇UTP、光纜及接插件。

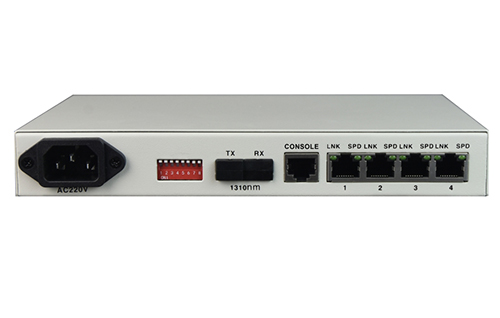

千兆光纖收發器

        1、光纜的選擇
        光纜主要用于建筑群布線子系統，對抗干擾要求高或建筑物主干距離超過100m的場合也用光纜作為建筑物主干布線子系統。選擇光纜應根據實際距離并結合802.3z規范進行。在滿足技術要求的前提下再慮經濟問題。

        2、雙絞線的選擇
        雙絞線在三大綜合布線子系統中所占比例最大，它的使用在很大程度上決定了綜合布線系統的性能，必須合理選用。由香農定理知，信道帶寬與信道容量之間的關系為：

        C=Wlog2(1+S/N) （bps） ……………………..(1)

        式中C為信道容量，W為信道寬度，N為噪聲功率，S為信號功率，S/N表示信噪比。

        由(1)可知，可通過提高信道帶寬和信噪比兩方式來提高信道容量?？晒┻x擇的支持高速網絡(luò )應用的雙絞線有5類、超5類、和6類，其最大帶寬分別為100MHZ、100MHZ和200MHZ。由于千兆網雙絞線的布線標準802.3ab是基于使用4對5類UTP制定的，而5類UTP的帶寬范圍為1/100MHZ。因此，僅從帶寬角度而言，選則5類雙絞線即可滿足千兆網應用的要求。

        再從信噪比的角度來考慮。千兆網需同時使用UTP的四對電纜進行高速并行數據傳輸，信號和噪聲分別線纜的下列特性參數有關，這些參數是：
衰減(Attenuation)：指信號沿鏈路傳輸的減弱。

        回波損耗(RL)：由于線纜特性阻抗和鏈路接插件阻抗偏離標準值而導致的對發送信號功率的反射。

        近端串擾損耗(NEXT)：類似于噪音，是從相鄰的一對線上傳過來的干擾信號。這種串擾信號是由于UTP中鄰近的繞對通過電容或電感偶合過來的。
相鄰線對綜合串擾(Power sum)：指在使用UTP四對線對同時傳輸數據的環境下，其它三對線上的工作信號對另一對線線間串擾總和。設發送信號為T(mén)，上述四個特性參數分別用A、R、NE、P表示，則：

        Singal(f)=f1(T、A) …………….…..(2)

        Noise(f)=f2(R、NE、P) .……………..(3)

        式(2)和(3)分別表示接收信號和噪音,兩式中的參數A、R、NE、P均為頻率f的函數。因此得到下列計算信噪比的兩個公式：

        由這兩個公式知，要提高信噪比，就要選擇A、R、N、P等各項參數優良的UTP來提高S，降低N。類別越高的UTP，上述各項參數離標準規定的極限值的富余量就越多，其性能越優良。由于5類UTP的部分參數受施工質量或環境的影響大，往往達不到布線標準的要求，超5類UTP改進了5類UTP的上述缺陷。因此，超五類及六類UTP可以滿足信噪的要求。由于六類UTP的性能憂于超五類，且六類UTP還能滿足將來更高速的網絡(luò )應用，因此，在目前情況下應首選六類UTP及其配套的接、插件。

        好了，以上就是關于千兆網綜合布線系統的線纜選型的相關詳細介紹，希望能對你有所幫助！杭州飛暢科技專注光端機,光纖收發器,工業交換機,協議轉換器產品的研發設計,主要提供電話光端機,PDH光端機,物理隔離光端機,以太網光纖收發器,工業以太交換機,E1協議轉換器等傳輸入與接入設備。歡迎前來了解、交流，咨詢熱線：0571-87007140，400-0505-571。
