光纖收發器在千兆網綜合布線系統施工過程中的測試標準及參數詳解

瀏覽次數：發布時間：2019-08-29

        現如今，千兆網技術已成為新建網絡(luò )和改造的首選技術，雖然對綜合布線系統的性能要求也提高，但是卻給用戶的使用和以后的升級提供便利。但是，在千兆網綜合布線系統施工過程中我們必須對光纖收發器進行測試，以保證整個布線系統的正常運行，可以說測試是保證布線鏈路性能的重要手段，不能用網絡(luò )調試來檢驗鏈路的性能。接下來就由飛暢科技的小編來為大家詳細介紹下千兆光纖收發器測試標準及參數。

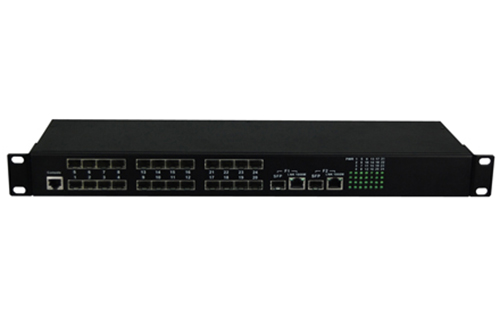

千兆光纖收發器測試標準及參數

        一、測試的標準
        布線系統的測試標準隨著網絡(luò )技術的發展而不斷地變化。先后使用過的標準有：

        TSB-67現場測試標準、TSB95現場測試標準、TIA-568-A-5-2000超五類線的千兆網測試標準、GB/T50312-2000建筑與建筑群綜合布線系統工程驗收規范。

        2001年通過的TIA-568-B標準，集合了TIA/EIA-568-A、TSB72、75、95等標準的內容，成為新的布線和測試標準。該標準放棄了原測試標準中的基本鏈路方式(Basiclink)而采用永久鏈路連接方式。

        永久鏈路模型消除了鏈路兩端連接測試儀和被測電路的測試連接線對電路測試結果的影響，使得按照該模型進行測試并且通過了測試，那么使用原廠家的合格的用戶連接線并連好網絡(luò )設備就可以得到合格的鏈路，并可以直接投入使用。

        二、測試參數及其物理意義
        除了2.2中已經介紹的幾個參數外，還要對下列參數測試進行測試：

        a、近端串擾損耗
        (NEXT):近端串擾是指處于某側的發送線對對同側相鄰的另一對線通過電磁感應所產生的偶合信號。近端串繞損耗NEXT就是近端串擾值和導致該串擾值的另一對線上的發送信號之差值。近端串繞與線纜的類別、連接方式、頻率值有關。在所有的網絡(luò )運行特性中，串擾值對網絡(luò )的性能影響是最大的。

        b、近端串擾與衰減差
        (ACR):是指近端串擾損耗與衰減的差值。 ACR(dB)=NEXT(dB)- A(dB)

         ACR是一個十分重要的物理量，是線對上信噪比的一種形式。ACR=0表明在該線對上傳輸的信號將被噪音淹沒，因此，對應ACR=0的頻率點越高越好。高的ACR值意味著接收信號大于串擾。

        等電平遠端串擾(ELFEXT):由于五類線采用全雙工并行方式來傳輸數據，遠端的串擾也會(huì )對信號造成影響，因此必須在遠端點測量可感應到的串擾信號，這就是FEXT值的測量?？墒怯捎诰€(xiàn)路中信號的衰減，使得遠端點發送的信號強度太弱，以至于所測量到的FEXT值不是真實的遠端串擾值，因此需要用測量到的FEXT值減去線路的衰減值，以得到所謂的ELFEXT值。

         ELFEXT=FEXT- A (A為接收線對的傳輸衰減)

         三、傳輸延遲和延遲偏差
         (Propagation delay & delay skew):傳輸延遲指的是當電信號延電纜傳輸時的時間延遲。一個電纜繞對的延遲決定于繞隊的長度、纏繞率和電特性。同一UTP電纜中的各繞對由于纏繞數和每一繞隊的電特性的不同而導致各繞對的傳輸延遲稍有差異，各繞對之間的延遲差異就是延遲偏差。延遲偏差對于以多線對電纜同時傳輸數據的高速并行數據傳輸網絡(luò )是一個非常重要的參數，如果繞對之間的延遲偏差過大，就會(huì )失去比特傳輸的同步性，接收到的數據就不能被正確地重組。

         四、特性阻抗
         (Characteristic Impedance):是指電纜無限長時該電纜所具有的阻抗。阻抗是阻止交流電流通過一種電阻。一條電纜的特性阻抗是由電纜的電導率、電容以及阻值組合后的綜合特性。這些參數是由諸如導體尺寸、導體間的距離以及電纜絕緣材料特性等物理參數決定的。正常的物理運行依靠整個系統電纜與連接器件具有的恒定的特性阻抗。特性阻抗的突變或特性阻抗異常，會(huì )造成信號反射，從而會(huì )引起網絡(luò )電纜中的傳輸信號畸變并導致網絡(luò )出錯。常用UTP的特性阻抗為100歐。

         五、綜合等電平遠端串擾
         (Power sum ELFEXT):遠端串擾則是指能量被耦合到與傳輸信號的線對相鄰的線對的遠端(遠離信號發送端)的能量耦合。在千兆以太網中，所有的線對都被用來傳輸信號，每個線對都會(huì )受到其他線對的干擾，因此遠端串擾必須進行功率加總，從而獲得對于能量耦合的真實描述。

         表1 6類永久鏈路部分測試參數的參考值

         參數(dB) NEXT ATTN RL ACR ELFEXT PS PS PS

         頻率(MHZ) NEXT ACR ELFEXT100 41.8 18.5 14.0 23.4 24.2 39.3 20.8 21.2

         125 40.3 20.9 13.0 19.4 22.2 37.7 16.8 19.3

         200 36.9 27.1 11.0 9.9 18.2 34.3 7.2 15.2

         250 35.3 30.7 10.0 4.6 16.2 32.7 2.0 13.2表2 超五類永久鏈路部分測試參數在100MHZ時的參考值　參數(dB) NEXT ATTN RL ACR ELFEXT PS PS PS

         頻率(MHZ) NEXT ACR ELFEXT100 30.1 24.0 10.0 6.1 17.4 27.1 3.1 14.44、合布線系統的施工

         總結：綜合布線系統的施工過程要嚴格按照規范進行，只有這樣才能充分保證布線系統的質量。

        好了，以上就是關于千兆光纖收發器測試標準及相關參數的詳細介紹，希望能對你有所幫助！飛暢科技20年專業從事光端機、工業交換機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售。歡迎前來了解、交流，咨詢熱線：0571-87007140，400-0505-571。
