談?wù)勎锢砀綦x與邏輯隔離網絡(luò )光端機/光纖收發器

瀏覽次數：發布時間：2019-10-14

 談?wù)勎锢砀綦x與邏輯隔離網絡(luò )光端機/光纖收發器的區別

物理隔離網絡(luò )的需求
   近期，電力、銀行、公安、部隊、鐵路、大型企事業單位專網有廣泛物理隔離的以太網接入需求，但究竟什么是物理隔離以太網呢？很多廠家都標稱自己產品是物理隔離的，那如何去判斷呢？

物理隔離網絡(luò )概念
所謂“物理隔離”是指2個或多個網絡(luò )沒有相互的數據交互，沒有物理層/數據鏈路層/IP層等層級上的接觸。物理隔離的目的是保護各個網絡(luò )的硬件實體和通信鏈路免受自然災害、人為破壞和搭線竊聽攻擊。比如內部網和公共網物理隔離，才能真正保證內部信息網絡(luò )不受來自互聯網的黑客攻擊。

的現在還有一種隔離方式叫做邏輯隔離，我們來看看邏輯隔離是什么樣的概念：
何為邏輯隔離網絡(luò )
邏輯隔離器也是一種不同網絡(luò )間的隔離部件，被隔離的兩端仍然存在物理層/數據鏈路層上數據通道連線，但通過技術手段保證被隔離的兩端沒有數據通道，即邏輯上隔離,市面上的網絡(luò )光端機/交換機的邏輯隔離一般過通過劃VLAN（IEEE802.1Q）組的方式來實現；

VLAN相當于OSI參考模型的第二層（數據鏈路層）的廣播域，能夠將廣播風暴控制在一個VLAN內部，劃分VLAN后，由于廣播域的縮小，實現兩個不同VLAN分組網絡(luò )端口的隔離。
從上面可以看出，通過VLAN隔離的網絡(luò )在數據鏈路層上的包是相互交戶的，沒有進行徹底的隔離。

現在市面上很多所謂標稱的物理隔離的網絡(luò )光端機/交換機 都是用邏輯隔離的方式實現的；

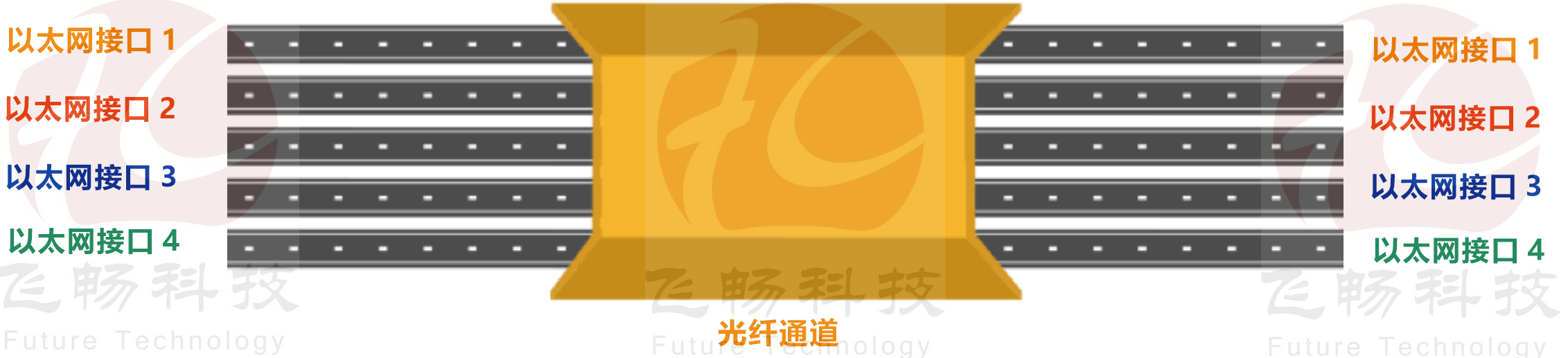

邏輯隔離的1光4電光纖收發器的示意圖
以上的圖為邏輯隔離的1光4電光纖收發器的示意圖：4個以太網通道（百兆或千兆）類似于高速公路的4車道，進入隧道，隧道是單車道的，隧出來后又是4車道，VLAN隔離的方式，比如1光4電的百兆邏輯隔離光纖收發器，其光口也為百兆，所以帶寬與道進來的百兆電口一樣，只是100M，所以4路百兆進來的網絡(luò )數據，要在百兆光纖通道上排排對進去，出來時，再排排對，出到自己對應的車道上；
所以此方案中網絡(luò )數據在光纖通道中是混在一起的，根本沒有隔離開來；

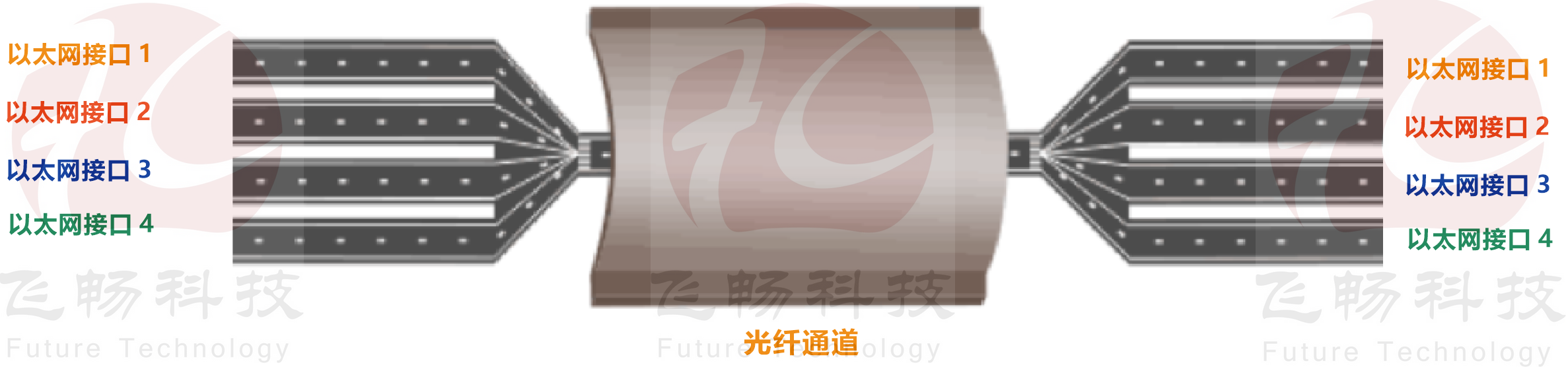

物理隔離的1光4電光纖收發器的示意圖

以上的圖為物理隔離的1光4電光纖收發器的示意圖：4個以太網通道（百兆或千兆）類似于高速公路的4車道，進到一個隧道，隧道也是4車道的，隧道出來后又是4車道，物理隔離的，比如1光4電的百兆物理隔離光纖收發器，其光口帶寬也為4*100M，所以4路百兆進來的數據，進到光纖通道，也是4車道，相互隔離，都在自己對應的車道上；

真正物理隔離光端機

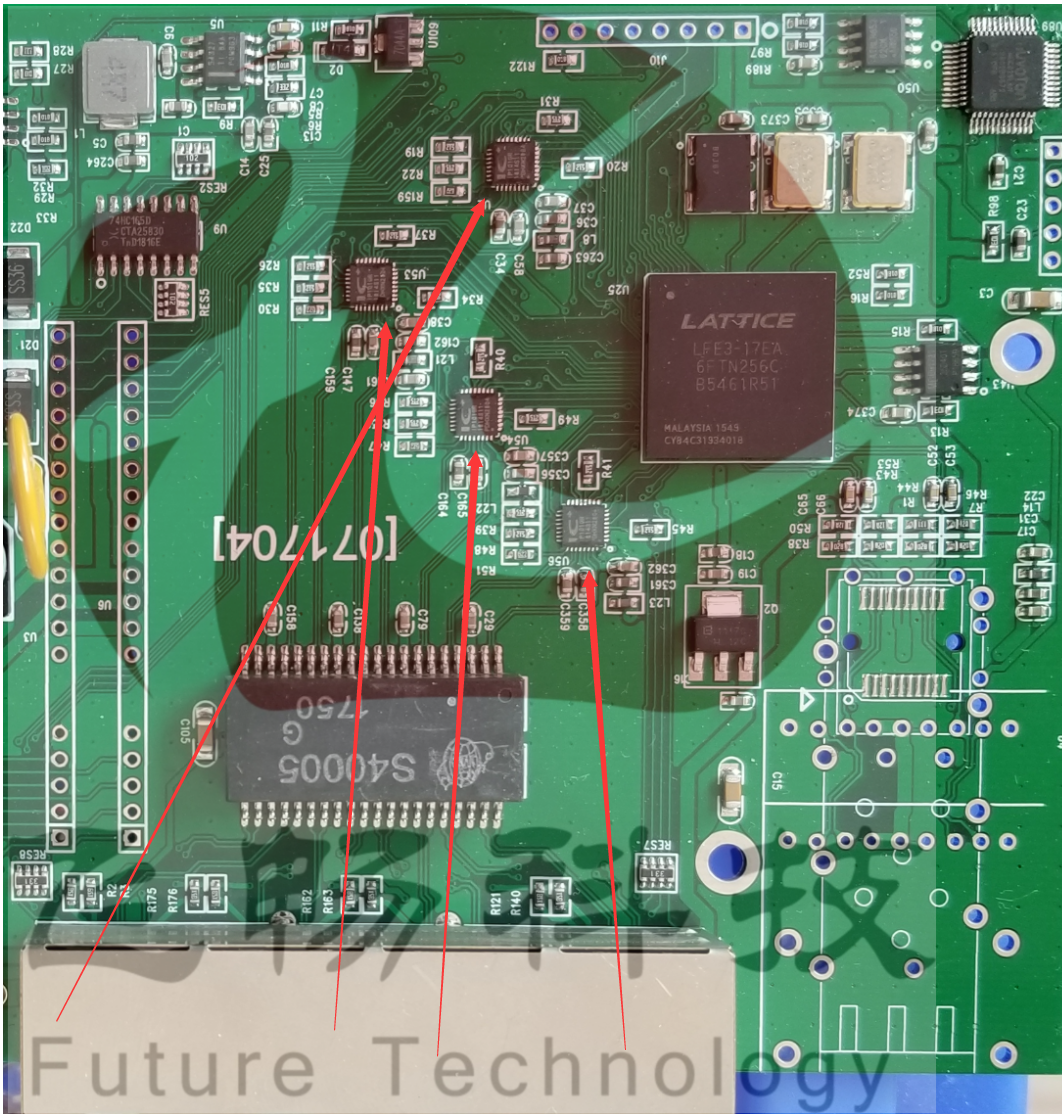

飛暢科技的物理隔離以太網產品，每個百兆/千兆以太網電口都有自己獨立的接口物理層芯片與獨立的的百兆/千兆帶寬，下圖為4路百兆/千兆物理隔離網絡(luò )的多業務光端機，每路網絡(luò )接口有自己的獨立的物理層芯片；
4路百兆物理隔離 多業務光端機（光纖帶寬500M）
4路百兆物理隔離 多業務光端機（光纖帶寬500M）
4路千兆物理隔離 多業務光端機（光纖帶寬5G）
4路千兆物理隔離 多業務光端機（光纖帶寬5G）

如何判斷是不是真正的物理隔離網絡(luò )光端機
以下為簡單判斷方法：

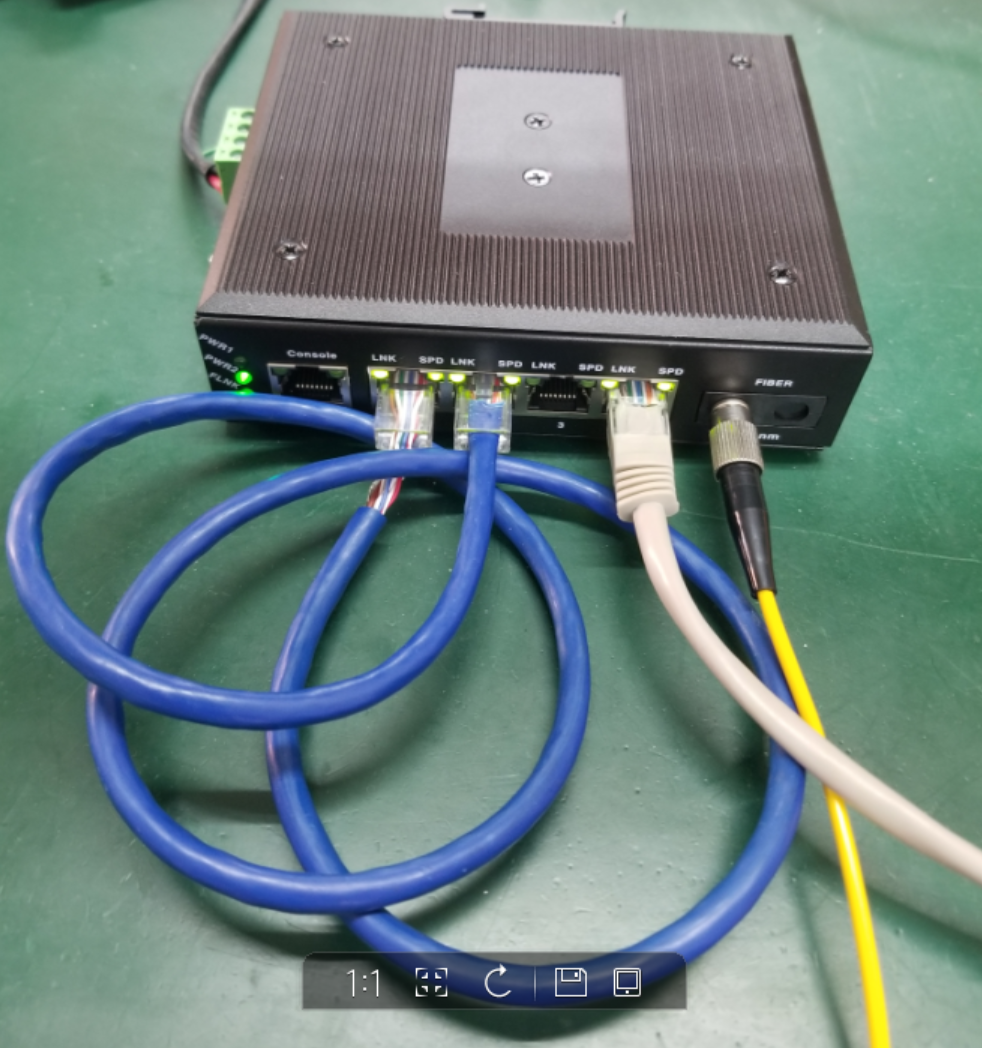

   方法1：兩對1光4電物理隔離的光纖器用光纖連起來，加上電，把兩邊的第4口當作業務接口，ping包，
Ping通后，把一臺設備的1-2兩個網口用同一根網線連起來，如何長時間內沒有影響，能正常工作，則是物理隔離的可能性很大；
如何判斷是不是真正的物理隔離網絡(luò )光端機

如何判斷是不是真正的物理隔離網絡(luò )光端機

原因：劃單層VLAN隔離的交換芯片，用網線短路后，會(huì )在3分鐘（mac地址老化時間）內產生廣播風暴，交換機會(huì )死機。

方法2：以上方法連起來，在第4口ping一個大包（ping x.x.x.x -t -l 65500）,記住時延的ms 數值，然后在第1口再用另外的電腦再ping上一個大包，注意下第4個口ping的時延的ms 數值有沒有變大，如果變化了，說明通道之間有數據交互，不是物理隔離端口；

方法3：用網絡(luò )測試儀同時測試4個端口，看是不是每通道能測出獨立的帶寬；
