飛暢科技教你光纖收發器如何實現長距離組網？
瀏覽次數：發布時間：2020-08-10
在光纖網絡(luò )布線中，
光纖收發器的應用已經越來越普遍，僅需一芯光纖，便可組成一個環網，節約了布線成本，其中一個點出現故障，不影響其他點的使用，那么，光纖收發器該如何實現長距離組網呢？接下來我們就跟隨
飛暢科技的小編一起來看看光纖收發器在網絡(luò )組建過程中是如何使用的。
1. 多模光纖收發器、多模光纖

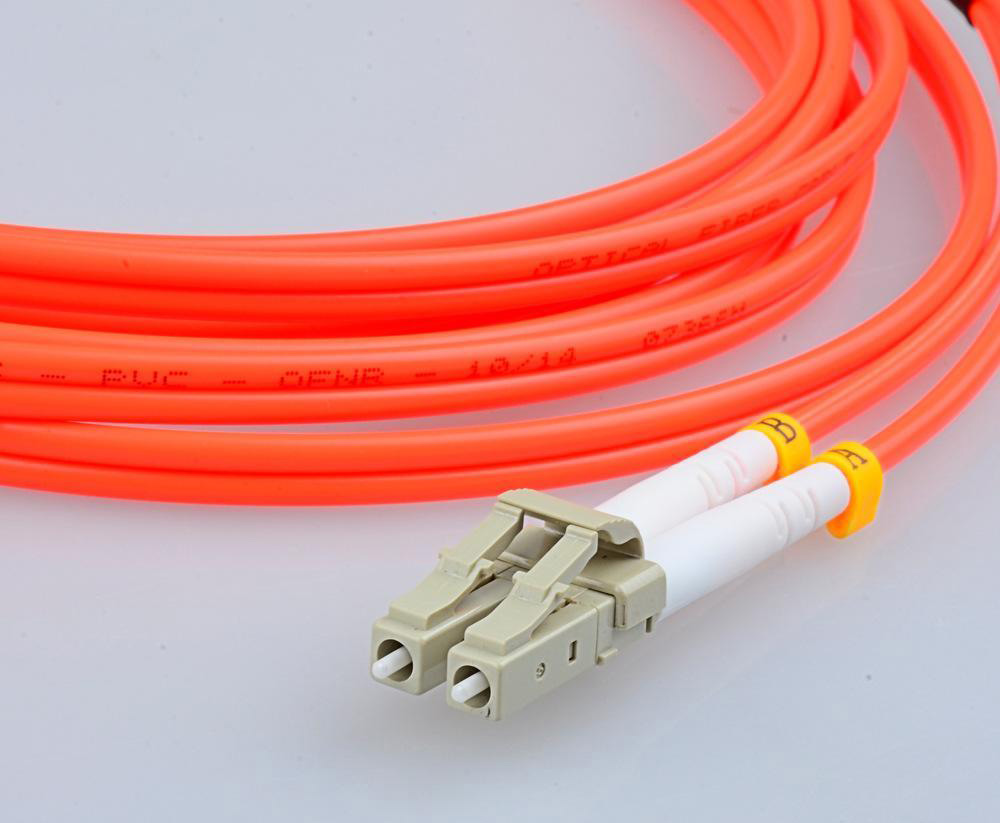

光纖收發器是一種將以太網的電信號和光信號進行互換的以太網傳輸媒介轉換設備，而在網絡(luò )上傳輸數據的光纖分為多模光纖和單模光纖，多模光纖的纖芯直徑是50-62.5μm，包層外直徑125μm，與相對應的單模光纖的纖芯直徑為8.3μm，包層外直徑125μm。但是這些技術數據對我們來說不是很直觀，其實要區別多模和單模光纖，看顏色就可以啦。多模光纖的尾纖的顏色是橘紅色的。

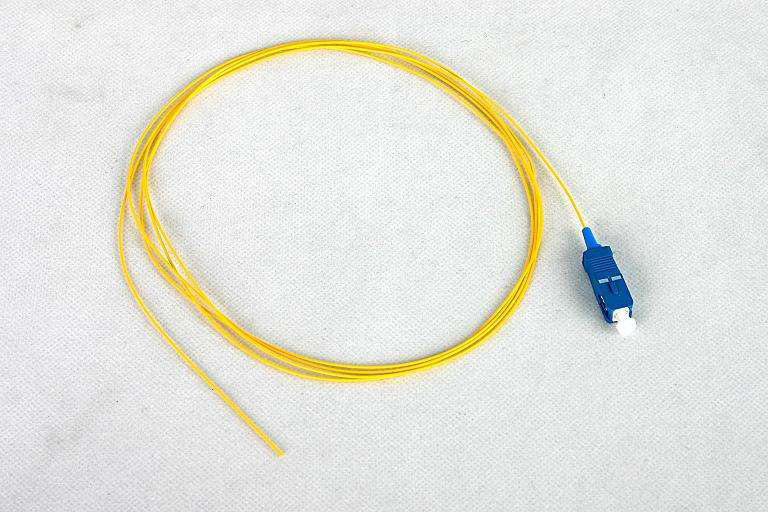

單模光纖尾纖的顏色是黃色。
從組網應用上，由于多模光纖無法進行長距離的傳輸，一般只能用于樓宇內部及樓宇之間的聯網，但是由于多模光纖即對應的光纖收發器比較便宜，所以還是要在一定范圍內得到應用。比如說，一般辦公大樓內綜合布線采用的就是多模光纖，另外，很多校園網使用的也是多模光纖。
2. 單模光纖收發器
隨著技術的進步，單模光纖開始進入長距離的組網操作，一般從幾公里到一百多公里不等，而且發展勢頭非常強勁。很快就進入了日常生活中，一般開通網絡(luò )就會(huì )考慮使用光纖收發器，使用光纖收發器組網已經成為了光電開展增值業務的非常普遍的形式。下面，我們來說集中單模光纖收發器。
A. 雙纖單網口

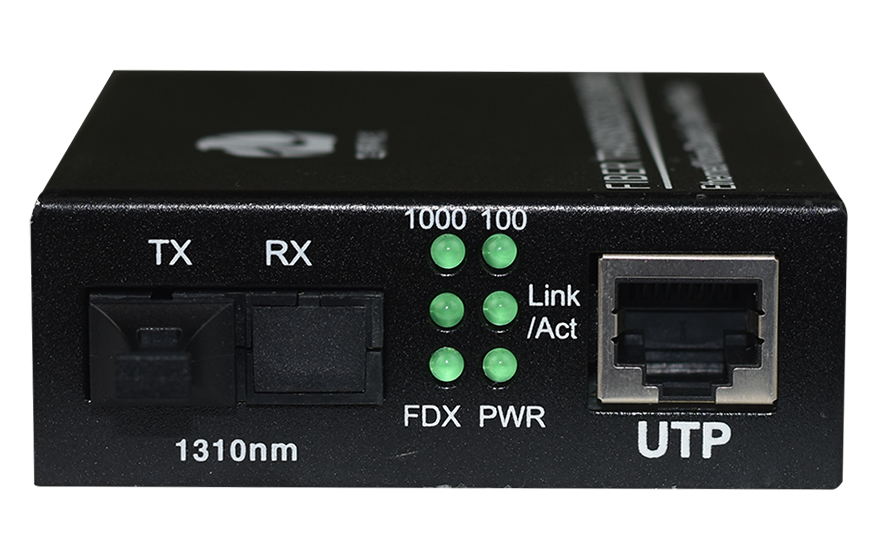

所謂的雙纖單網口光纖收發器，就是利用兩根光纖（一收一發），一組光纖收發器實現電信號至光信號，光信號再到電信號的轉換：
最初光纖收發器是一種高端設備，一對光纖收發器還是需要幾千元的，但是大家主要是覺得它能夠實現超長距離傳輸很神奇，而且比電纜傳輸有更強的抗干擾能力，信號質量好等特點。所以在開通業務的時候特別受到用戶的歡迎。光纖收發器的拓撲圖如下：
這里的網絡(luò )設備可能是
交換機，也可能是服務器，那么光纖收發器輸出的那根網線，究竟是直通線還是交叉線，通過長期實踐發現，那就是可以把光纖收發器當成一臺PC機看，PC機與交換機相連是直通線，PC機與服務器相連是交叉線，那么光纖收發器與交換機相連就是直通線，與服務器相連就是交叉線。當然啦想，現在的光纖收發器的網口更為智能，一般是自適應模式，工程使用時也會(huì )方便很多。
另外，從上面的圖我們可以看到，光纖收發器聯網一般是點對點方式，還有一點就是，當時的光纖收發器廠家很多，在市場的發展過程中泯滅的品牌有很多，但是我們高耐特不僅經受了市場的考驗，而且還愈發壯大，日漸成長起來。
B. 單纖單網口
當光纖資源緊張時，有些想要聯網的單位件就會(huì )發現線路上只有一根可用的光芯了，這時候單纖收發器出現了，也就是一根線路上實現收發兩路操作，這類產品采用了波分復用的技術，使用的波長多為1310nm和1550nm波長的光代表發，用1550nm的波長的光代表收，另一端使用1310nm波長的光代發收，用1550nm的波長的光代表發。

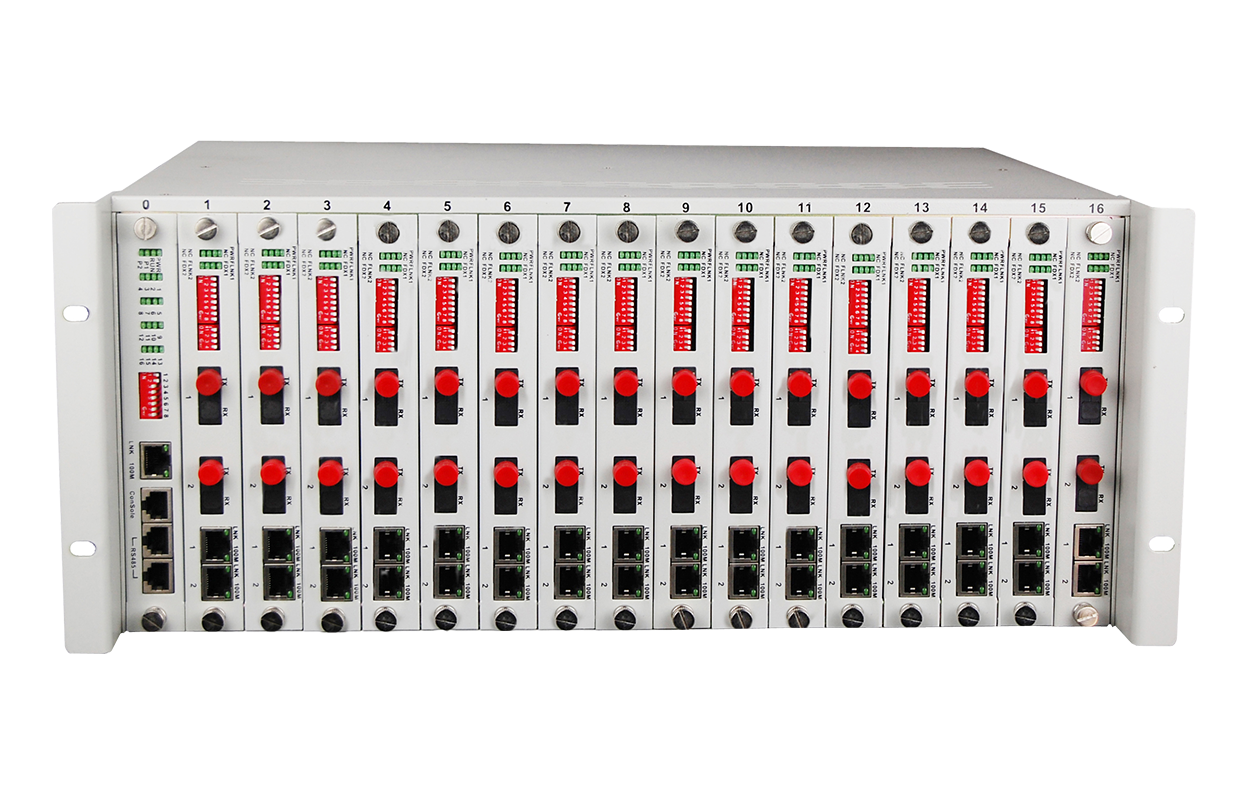

一般來說，如果光纖收發器放置在機房的話，我們傾向于使用這種剛纖收發器，一是因為這種結構質量比較穩定，而是因為這種模塊式的結構，可以通過在機房中放置機框來實現光纖收發器的集中放置。比如說這種放置16個光纖收發器的機框。
這種集中式的裝置就為我們利用光纖收發器大規模組網提供了條件，實際上一般公安、銀行等事業單位的組網，使用的比較多的就是這種機框式光纖收發器。
C. 單纖雙網口
這種設備主要為更高要求的光纖收發器組網設計的。比如，銀行要求提供兩條嚴格隔離以太網線路。使用的光纖收發器設備技術上要成熟、安全、可以簡化網絡(luò )結構、節約設備投資，并且要實現通過一根光纖接入兩個有嚴格隔離要求的業務網絡(luò )，最大程度的節約光纖資源。設備以太網電口為10/100m自適應的端口，光路可以實現以太網鏈路最遠60公里的接入能力，支持局端網管功能。在網管平臺下，可實現對局端設備全面的檢測與配置，及光路收、發雙向中斷告警等監控功能。

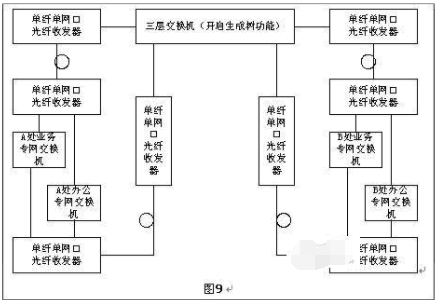

拓撲圖如下：
3. 千兆光纖收發器及集成光纖接口的交換機
使用光纖收發器進行聯網，優點除了穩定，還有就是速度。100m全雙工，甚至比100全雙工更高的速度：1000全雙工。
從外觀上看，千兆和百兆的收發器并沒有太多的區別。而且現在的
千兆光纖收發器的模塊式可以直接插入原有的電源機框里的，只需要更換一下光纖收發器模塊，不需要改變，就可以平滑的將網絡(luò )帶寬從百兆升級為千兆，非常方便。
好了，以上內容就是飛暢科技關于光纖收發器如何實現長距離組網？的相關詳細介紹，希望能對大家有所幫助！飛暢科技，專業做
