技術干貨——網絡(luò )訪問控制列表ACL，讀懂這一篇就夠了

瀏覽次數：發布時間：2022-11-11

網絡(luò )訪問控制列表ACL 概述


訪問控制列表（ACL）是路由器和交換機接口上的命令列表，用于控制端口的傳入和傳出數據包。 配置ACL之后，您可以限制網絡(luò )流量，允許特定設備訪問，指定轉發特定端口數據包等等。 信息點之間的通信以及內部和外部網絡(luò )之間的通信是企業網絡(luò )中必不可少的業務要求。 為了確保內部網絡(luò )的安全，需要采用安全策略，以確保未經授權的用戶只能訪問特定的網絡(luò )資源來達到控制目的。 簡而言之，ACL可以過濾網絡(luò )中的數據包，并且是一種控制訪問的網絡(luò )技術手段。


工作原理


單個端口用于指示哪個ACL由某個端口執行，需要根據列表中條件語句的執行順序來判斷哪個ACL。 如果數據包的報頭與表中的條件判斷語句匹配，則以下語句將被忽略，并且將不執行進一步的檢查。
僅當數據包與第一個判斷條件不匹配時，才將其移交給ACL中的下一個條件判斷語句以進行比較。 如果匹配（假設允許發送），則無論以下語句如何，數據都將立即發送到目標接口。 如果檢測到所有ACL判斷語句，但仍然沒有匹配的語句退出，則該數據包將被視為已拒絕并被丟棄。


ACL 組設置


配置步驟

1. 在導航欄中選擇[高級配置/ ACL / ACL組設置]，進入ACL組界面。
2. 在[ACL組設置]界面中，可以看到添加的ACL組信息，如圖1所示。

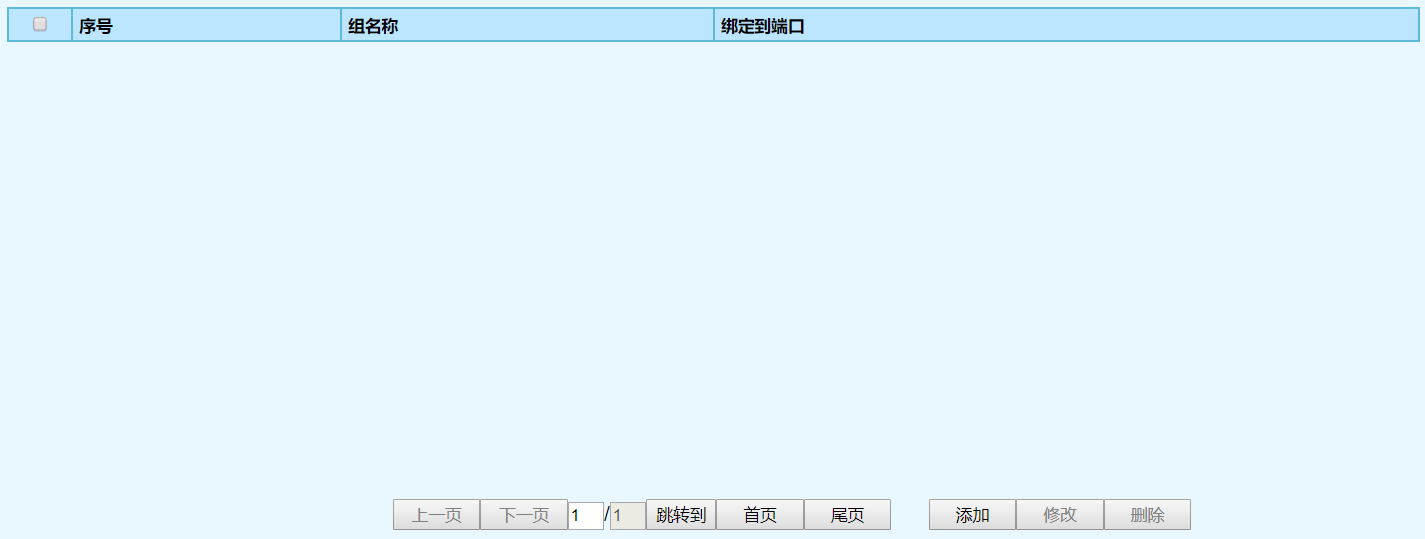

圖1 ACL組信息
圖1 ACL組信息

3. 要添加ACL組，請單擊<添加>進入[ACL組設置]界面，如圖6.2所示。 在序列號列中為該組分配一個序列號（0-3999），并在組名稱列中為該組設置一個名稱。 名稱不能重復。 在“綁定到端口”列中，選擇要將組綁定到的端口。 如果未綁定到端口，則無法使用該組。 填寫相應的配置項后，單擊<應用>完成配置。

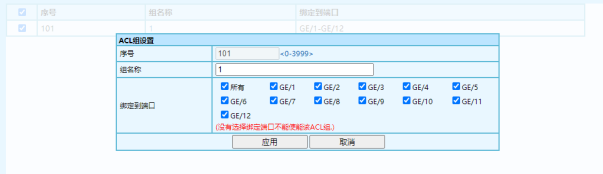

圖2 ACL組設置界面
4.如果需要修改ACL組配置，請選擇一個ACL組，然后單擊<Modify>進入[ACL Group Settings]界面。 填寫所需的配置項，然后單擊<Apply>以完成配置。

5.要刪除ACL組配置，請選擇一個ACL組，然后單擊<Delete>刪除配置。


配置項目說明

配置項目
解釋
序列號
ACL組索引，范圍<0-3999>，分成4組匹配L2，L3 / L4，源L2 / L3 / L4，目的地L2 / L3 / L4，其中由每個匹配組所支持的匹配項目如下：
L2：源MAC，目標MAC，以太網類型，VLAN，IP協議，范圍0-999；
L3 / L4：VLAN，源IP，目標IP，源IP端口，目標IP端口，IP協議，范圍1000-1999；
L2 / L3 / L4: 源MAC，以太網類型，VLAN，源IP，源IP端口，IP協議，范圍2000-2999；
L2 / L3 / L4: 目標MAC，以太網類型，VLAN，目標IP，目標IP端口，IP協議，范圍3000-3999；
ACL 群組名稱
ACL 名稱（字符串格式）必須為ASCII碼A-Z，a-z，0-9，_，不得超過32個字符，名稱不能重復
綁定到端口
該ACL應用于一個或多個端口，該端口綁定的ACL將生效
表1 ACL組配置項說明


ACL 規則

規則設置



配置步驟


1.在導航欄中選擇“高級配置/ ACL / ACL規則設置”，進入ACL規則視圖界面，如圖3所示。
2. I在[ACL Rule Settings]界面中，選擇時間間隔列，第一個下拉列表選擇組間隔，第二個下拉列表選擇組間隔內的特定組。 接下來的兩行顯示所選的組名和該組綁定到的端口。 該表顯示了已為此組配置的ACL規則。 單擊過濾器規則欄中的圖標以展開以查看過濾器規則的特定內容。 展開后圖標更改，改變。

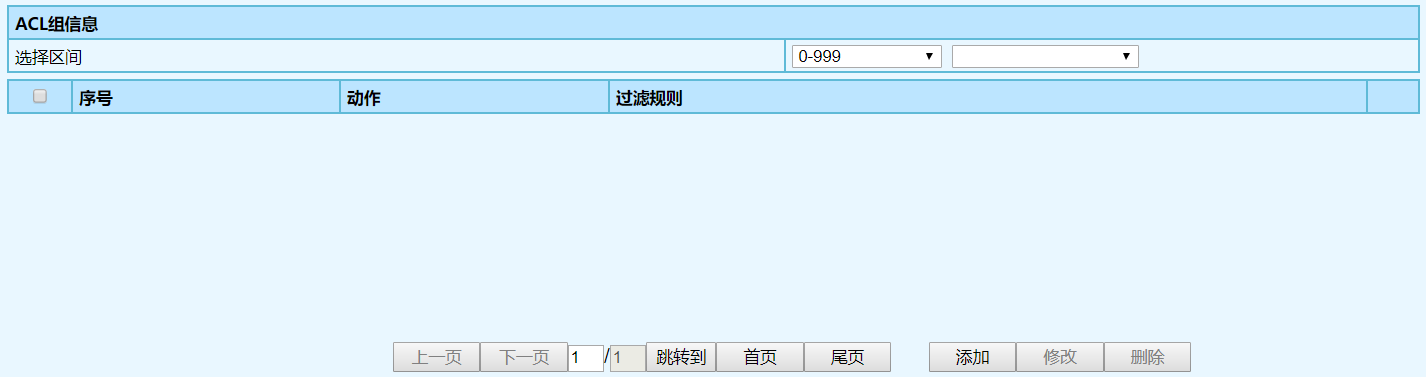

圖 3 ACL規則視圖界面
圖 3 ACL規則視圖界面

3．如需添加 ACL 規則，單擊<添加>，進入[ACL 規則設置]界面。其中過濾規則一項， 可以通過下拉列表選擇不同的過濾項，然后會(huì )自動出現相應的過濾項供用戶填寫。也可以通過右側的<刪除>按鈕，刪除相應的過濾項。相應的配置項填寫完畢后，單擊<應用>，完成配置。

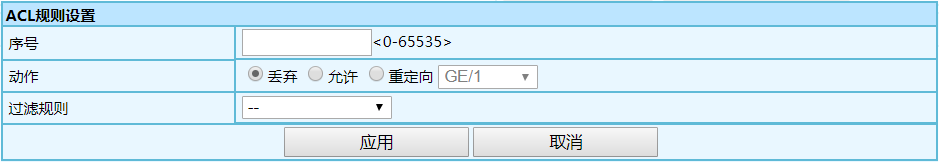

圖 4 ACL 規則設置界面
圖 4 ACL 規則設置界面

4．如需修改 ACL 規則，勾選某條 ACL 后單擊<修改>，進入[ACL 規則設置]界面。填寫應的配置項，單擊<應用>，完成配置。
5．如需刪除 ACL 規則，勾選某條 ACL 后單擊<刪除>，刪除配置。

配置項說明

配置項 說明
序號 ACL規則索引，
動作 當報文符合過濾規則的時候，采取的動作，包括
    允許
    丟棄
    重定向到指定端口
過濾規則 ACL的過濾規則，包括：
    源MAC，支持掩碼
    目的MAC，支持掩碼
    源IP地址，支持掩碼
    目的IP地址，支持掩碼
    源IP端口
    目的IP端口
    IP協議
    以太網類型，支持掩碼
    VLAN
支持掩碼的過濾項，可以通過設置掩碼，該過濾項可以實現按某個范圍進行過濾。
表 6.1 ACL 規則項說明

配置項 說明
源MAC 源MAC地址，格式xxxxxx-xxxxxx，支持掩碼，默認掩碼ffffff-ffffff
目的MAC 目的MAC地址，格式xxxxxx-xxxxxx，支持掩碼，默認掩碼ffffff-ffffff
源IP地址 源IP地址，格式點分十進制，支持掩碼，默認掩碼255.255.255.255
目的IP地址 目的IP地址，格式點分十進制，支持掩碼，默認掩碼255.255.255.255
源IP端口 IP報文中源端口，整數形式，范圍1~65535
目的IP端口 IP報文中目的端口，整數形式，范圍1~65535
IP協議 IP報文中的協議，目前僅支持TCP，UDP，ICMP，IGMP
表 6.2 匹配項說明
注：匹配掩碼為 1 時，則匹配，為 0 時則不匹配。
