高清數字視頻光端機連接示意圖解，飛暢科技教你視頻光端機怎么連接？

瀏覽次數：發布時間：2019-07-31

       視頻光端機可以說是在監控領域應用非常的廣泛，那么，我們在使用的過程中該如何連接呢，在連接過程中需要注意哪些事項呢？接下來就由杭州飛暢的小編來為大家詳細介紹下視頻光端機的連接方法和一些注意事項吧！

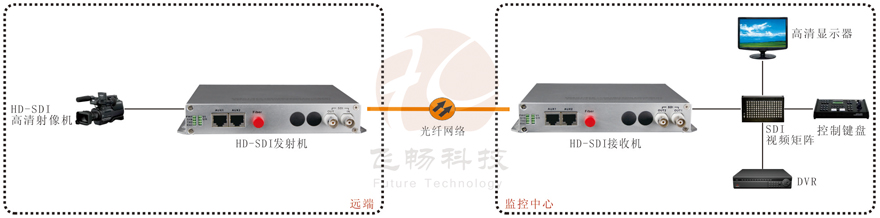

SDI視頻光端機接法圖解
SDI視頻光端機接法圖解

        光端機傳輸音頻是弱電只有1-2V，不能直接接功放、音箱，一旦接上就只有一個結果，光端機音頻板被燒掉，當然也傳不了音頻。

        如何接接功放、音箱？
        加一個音頻放大器再接功放、音箱就OK了。連接方式：攝像頭→（視頻線）→光端機發送端（轉為光信號）→跳線→終端盒（其中包括尾纖-法 蘭）→光纖（單模光纖20公里）→終端盒（其中包括尾纖-法蘭）→跳線→光端機接收端（轉為視頻信號）→硬盤錄像機（或者視頻分配器、編碼器、矩陣、監視器等設備）

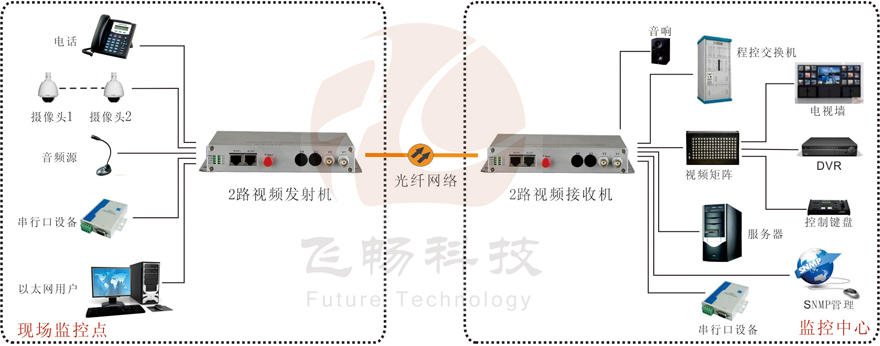

綜合復用視頻光端機接法圖解
綜合復用視頻光端機接法圖解

        如果是星形接法，接大一點的電阻，如：星形接了4個球機，那么理論上講，可以在每個球機的數據端并上4*120=480歐姆的電阻，不需要精確，差不多就可以。

        數據線不要和電源線綁一起拉，這樣干擾大。用2芯屏蔽線拉，然后把屏蔽層接光端機的地線，光端機的地線接電源地線。線的另一端的屏蔽層如果球機接地良好，可以接球機的地線，如果不確定，寧可懸空。

        如果現場的強電干擾實在太大，可以試試我公司的光端機，我們有特制電路，針對強干擾應用。如果是串聯（總線）接法，把最后一個球機的120歐姆電阻跳上。正負注意下，雖然兩邊都接反的時候也能用，但會(huì )使得接口芯片功耗增大。

       好了，以上就是關于視頻光端機連接方法以及連接過程中的一些注意事項的詳細介紹了，希望看過之后能對你有所幫助。另外，如果您對我們的視頻光端機產品感興趣的話，可以《點擊留言獲取更多關于視頻光端機廠家的報價信息》，我們會(huì )有專業的技術顧問為你服務！
